儲罐頂部供氮裝置微壓力控制系統
2025-04-11 17:46:57 來源:SH儲罐頂部供氮裝置微壓力控制系統

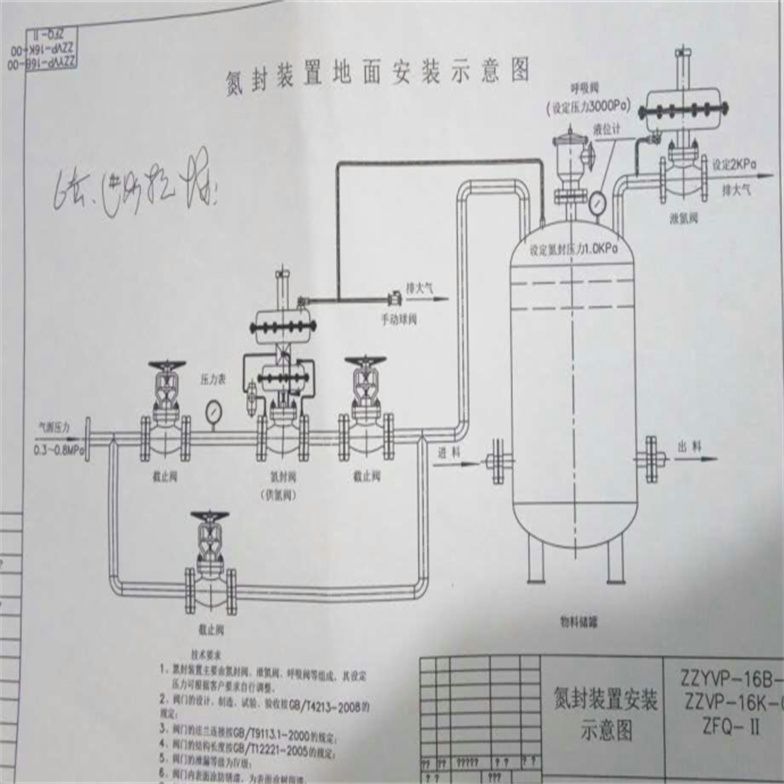

是本廠自主開發、研制的一套自力式微壓力控制系統,主要用于保持容量頂部保護氣(一般為氮氣)的壓力恒定,以避免容量內物料與空氣直接按觸,防止物料揮發、被氧化,以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。廣泛應用于石油、化工等行業。氮封裝置控制閥,由控制閥門、執行器、壓力彈簧、指揮器、脈沖管等部件組成。氮封系統是基于壓力的氣封工藝,可確保儲罐頂部空間處于惰性氣體保護與微正壓控制之下。氮封裝置常規情況是由供氮閥、泄氮閥和呼吸閥三大部份組成。當罐內壓力升高超過設定值時,供氮閥關閉,泄氮閥打開,將罐內多余壓力快速泄放。在儲罐內壓力降低時,泄氮閥處于關閉狀態,供氮閥開啟,向罐內注入氮氣并保證儲罐處于微正壓的狀態。供氮閥氮氣源壓力保持在0.2~0.8MPa之間的一個固定值,壓力越穩定、供氮閥調節精度越高、氮封壓力越平穩;儲罐頂部的呼吸閥,是在氮封裝置失靈或不能滿足
- 供氮裝置(供氮閥)無需外加能源,利用被調介質自身能量為動力源,自動控制閥后壓力或儲罐壓力,使儲罐壓力保持恒定。現已廣泛應用于化工儲罐氮封、醫藥儲罐氮封、超純水氮封、食用油氮封、導熱油槽罐氮封等需要與空氣隔絕的氮封保護系統。供氮閥閥芯的初始位置是開啟位置,當指揮器執行器檢測到閥后壓力升高至設定值,自動關閉指揮器,隨即主閥開度逐漸減小,直到閥后壓力穩定在設定的給定值。供氮裝置工作原理:將設在灌頂的取壓點的介質經導壓管引入檢測機構,介質在檢測元件上產生一個作用力與預設彈簧預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時,平衡破壞,使指揮器閥芯打開,使閥前氣體經減壓閥、節流閥,進入主閥執行機構上、下膜室,打開主閥閥芯,向罐內充注氮氣;當罐內壓力升至供氮裝置壓力設定點,由于預設彈簧力,關閉指揮器閥芯、由于主閥執行機構中的彈簧作用,關閉主閥,停止供氮。
- 泄氮裝置(泄氮閥)是一種無需外加能源,利用被調介質本身壓力變化而實現自動調節的控制閥。泄氮裝置(泄氮閥)從30mmH2O至0.2MPa均可分段調節,泄氮裝置(泄氮閥)為氮封閥的泄壓部分:當罐內壓力升高至設定值時,供氮閥關閉,泄氮閥打開,將罐內多余壓力泄放。泄氨裝置工作原理:該裝置采用內反饋結構,介質直接經閥蓋進入檢測機構,介質在檢測元件上產生一個作用力預設彈簧預緊力相平衡。當罐內壓力升高至于泄氨裝置壓力設定點,平衡被破壞,使閥芯上移,打開閥門,向外界泄放氮氣;當罐內壓力降至泄氨裝置壓力設定點,由于預設彈簧力作用,關閉閥門。■ 儲罐頂部供氮裝置微壓力控制系統特點
·無需外加能源,能在無電、無氣的場合工作,既方便,又節約能源,降低成本;
·氮封裝置供氮、泄氮壓力設定方便,可在連續生產的條件下進行;
·壓力檢測膜片有效面積大,設定彈簧剛度小,動作靈敏,裝置工作平穩;
·采用無填料設計,閥桿所受磨擦力小,反應迅速,控制精度高;
·供氮裝置采用指揮器操作,減壓比可達100:1,減壓效果好,控制精度高;
·為確保儲罐的安全,需在罐頂設置呼吸閥;
·呼吸閥僅起安全作用,避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。■ 儲罐頂部供氮裝置微壓力控制系統主要零件材料
閥 體:ZG230-450、ZG1Cr18Ni9Ti
閥內件:1Cr18Ni9Ti
膜 蓋:A3、1Cr18Ni9Ti
膜 片:夾增強滌綸織物丁腈橡膠、氟橡膠
彈 簧:60Si2Mn、1Cr18Ni9Ti
﹡根據用戶要求,閥體、閥內件、膜蓋可采用其它牌號材質。1 儲罐頂部供氮裝置微壓力控制系統供氮裝置主要技術參數及性能指標
公稱通徑DN(mm)
25
32
40
50
65
80
100
閥座直徑dn(mm)
5
6
7
8
10
12
15
20
25
32
40
50
65
80
100
額定流量系數Kv
0.2
0.32
0.5
0.8
1.8
2.8
4.4
6.9
11
20
30
48
75
120
190
額定行程L(mm)
8
10
14
20
25
流量特性
快開
壓力調節范圍(kPa)
0.4~5.5、5~10、9~14、13~19、18~24、22~28
27~33、31~38、36~44、42~51、49~58、56~66公稱壓力PN(MPa)
1.6 2.5 4.0
被調介質溫度(℃)
≤80
調節精度(%)
±5%
允許泄漏等級
標準級:Ⅳ級(GB/T4213-92) 嚴密型:Ⅵ級(GB/T4213-92)
2泄氨裝置主要技術參數及性能指標
公稱通徑DN(mm)
20
25
32
40
50
65
80
100
額定流量系數Kv
6.9
11
30
30
48
75
80
190
額定行程L(mm)
8
10
14
20
25
流量特性
快開
壓力調節范圍(kPa)
0.4~5.5、5~10、9~14、13~19、18~24、22~28
27~33、31~38、36~44、42~51、49~58、56~66公稱壓力PN(MPa)
0.1
被調介質溫度(℃)
≤80
調節精度(%)
±5%
允許泄漏等級
標準級:Ⅳ級(GB/T4213-92) 嚴密型:Ⅵ級(GB/T4213-92)
■ 儲罐頂部供氮裝置微壓力控制系統說明
·一般供氮氣壓力在3×105~10×105Pa之間;
·罐頂呼吸閥僅起安全作用,是在主閥失靈,導致罐內壓力過高或過低時,起到安全作用,在正常情況下不工作;
·泄氮閥安裝在罐頂,口徑一般在進液閥口徑一致;
·一般泄氮閥的壓力設定點略大于供氮閥的壓力設定點,以免供、泄氮裝置頻繁工作,浪費氮氣、影響設備使用壽命。
·若用戶工況有與選型手冊有異,望來電與本廠技術開發部聯系,協商解決。■ 連接尺寸及標準·連接方式:法蘭、螺紋
·法蘭端面距:按GB12221-89標準
·法蘭標準:按GB/T9113-2000標準
·法蘭面型式:RF
·執行機構氣信號接口:M16×1.5
注:以上數據可根據用戶需要加工制造。儲罐頂部供氮裝置微壓力控制系統安裝使用
1、安裝:
(1)安裝前,檢查整機零件是否缺損或者松動,對管道應進行清洗,介質流向應與閥體箭頭指向一致。
(2) 為便于現場維修與操作,閥四周應留有適當的空間。
(3)閥門應正立垂直安裝在水平管道上,閥體與管道的法蘭連接,要注意軸度,并應安裝在環境溫度不 過-25~55°C的場合使用。
2、儲罐頂部供氮裝置微壓力控制系統使用
(1)開啟閥前截止閥,使介質緩慢流入閥體
(2)擰開指揮器護罩,松開指揮器調節螺釘
(3)調節指揮器主彈簧,使閥后壓力至設定值
(4)固定指揮器調節螺釘,裝好護罩,調壓閥即可開始工作
(5)不用時,關閉閥前截止閥
3、儲罐頂部供氮裝置微壓力控制系統維護
(1)拆卸閥門時,要保護好精密零件的表面,拆裝閥座時,要使用工具
(2)閥芯與閥座,不管修理或者更換,密封面都 進行研磨
(3)彈簧若有裂縫跡象, 更換
(4)密封墊片與0型圈每次檢修時全部更換,膜片根據檢查結果而定。
(5)閥門平時維護,只有觀察閥后導壓器上的壓力表是否符合設計值要求即可。另外若發現各連接處有滲漏,可擰緊螺母與螺釘或更換密封墊片與0型圈
儲罐頂部供氮裝置微壓力控制系統故障分析與維護
1某大芳烴裝置開車初期,發現3臺氮封閥工作都正常。拆閥檢查,發現氮封閥的氣導閥、主閥和兩個閥芯室內壁等沾了一層厚厚的污垢,經過擦拭,涂 潤滑脂后能正常使用。在閥座處還發現了一些焊渣導致開車后管道內的鐵銹、殘存的雜物等被氮氣吹到了氮封閥內,使主閥不能回到閥座上。
2導壓管堵塞。如果導壓管堵塞,氮封閥沒有反饋信號,也會造成氮氣不停地向罐內補充,按照如圖3所示的步驟檢查是否屬于此類原因。
3彈簧彈力變小。如果氣導閥、主閥和兩個閥芯室不臟,而且導壓管也未堵塞,應檢查氣導閥下面小彈簧的彈力,若彈力減小,會使氮封閥不停地補氣。可以將彈簧拉長,增加其彈力。
4密封圈損壞。氣導閥在工作過程中動作較頻繁。使密封圈經常受到閥座的沖擊,導致密封圈磨損或斷裂,起不到密封作用,更換密封圈即可。
5控制氣入口與氣導閥出口裝反。這屬于產品質量問題。結合氮封閥的工作原理圖,即可作出判斷。
