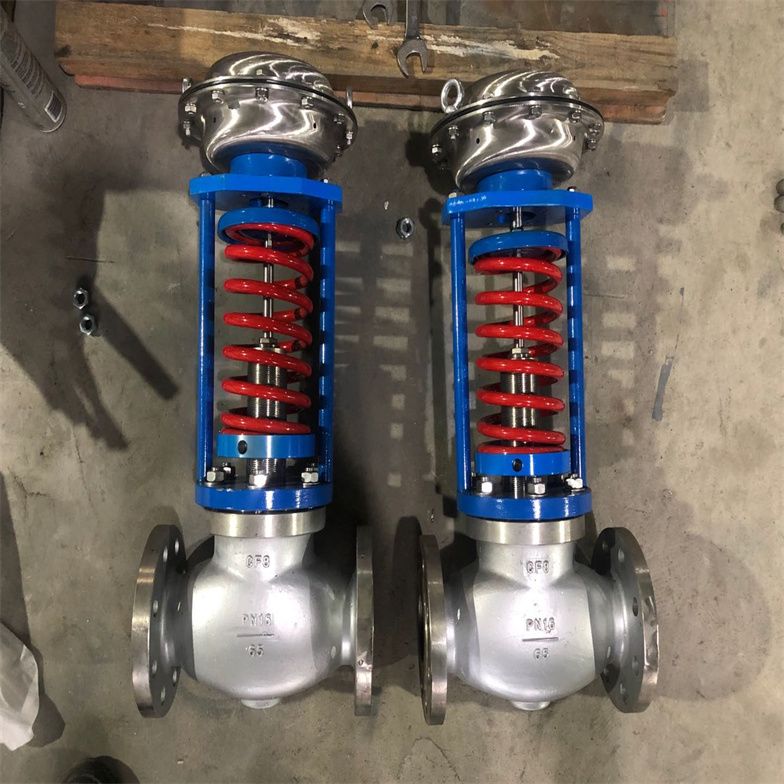

ZZYP自力式壓力調節閥選型分析

無需外加能源，利用被調介質自身能量為動力源引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。自力式調節閥具有動作靈敏，密封性好，壓力設定點波動力小等優點，廣泛應用于氣體、液體及介質穩壓或泄壓穩壓的自動控制。

ZZYP自力式壓力調節閥選型分析產品結構

ZZYP自力式調節閥系列產品有單座（ZZYP）、套筒（ZZYM）、雙座（ZZYN）、三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節（K型）。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20～300；泄漏量等級有II級、IV級和VI級三檔；流量特性為快開；壓力分段調節從15～2500Kpa。可按需要組合滿足用戶工況要求。自力式壓力調節閥是一種無需外部能源的自動控制閥門，依靠被調介質自身的壓力變化來控制閥門的開啟和關閉，從而實現壓力的調節。這種閥門在石油、化工、電力、供熱等行業的自動化控制系統中應用廣泛，具有結構簡單、動作可靠、節能環保等優點。本文將對自力式壓力調節閥的工作原理、參數選型及應用進行詳細介紹。

一、ZZYP自力式壓力調節閥選型分析工作原理
自力式壓力調節閥主要由閥體、閥座、閥瓣、彈簧和調節螺釘?shù)冉M成。當被調介質進入閥門時，介質壓力作用于閥瓣上，克服彈簧的預緊力，使閥瓣離開閥座，打開閥門。隨著介質壓力的增加，閥瓣逐漸開啟，通過的介質流量也逐漸增大。反之，當介質壓力降低時，閥瓣在彈簧的作用下關閉閥門，減少介質流量。通過調節螺釘可以改變彈簧的預緊力，從而實現對閥門開度的調節，*終達到控制介質壓力的目的。
二、ZZYP自力式壓力調節閥選型分析參數選型
在選型時，需要考慮以下幾個主要因素：
閥門規格
閥門規格應根據管道的尺寸和所需的流量來確定。選擇合適的閥門規格非常重要，過大或過小都會影響閥門的正常工作。
彈簧范圍
彈簧范圍是指彈簧預緊力的調整范圍。選擇合適的彈簧范圍可以確保閥門在所需的壓力范圍內正常工作。
工作壓力和溫度
工作壓力和溫度是選擇自力式壓力調節閥的重要參數。需要考慮介質的*大工作壓力和溫度，以確保閥門能夠承受介質的壓力和溫度波動。
介質特性
介質特性包括介質的腐蝕性、黏度、雜質含量等。選擇自力式壓力調節閥時，應考慮介質的特性，以確保閥門能夠適應不同的介質環境。
三、ZZYP自力式壓力調節閥選型分析應用
自力式壓力調節閥廣泛應用于各種工業自動化控制系統中，尤其在一些高壓、高溫、腐蝕性介質的場合中表現突出。以下是一些典型的應用案例：
供熱系統
在供熱系統中，自力式壓力調節閥可以用于控制熱水或蒸汽的壓力，保證供熱系統的穩定運行。
石油化工
在石油化工行業中，自力式壓力調節閥可以用于控制管道中介質的壓力和流量，保證生產過程的穩定性和安全性。
電力行業
在電力行業中，自力式壓力調節閥可以用于控制鍋爐和汽輪機的壓力和流量，保證發電過程的效率和安全性。

自力式壓力調節閥作為一種高效、可靠的自動化控制閥門，在各個行業中得到了廣泛應用。了解其工作原理、參數選型及應用案例有助于更好地選擇和使用該閥門，提高工業自動化控制系統的性能和可靠性。

一、ZZYP自力式壓力調節閥選型分析執行標準

中國生產的調節閥的執行標準主要有以下三個：

1. GB/T 12235-2007《液體流動用調節閥》

2. JB/T 8528-1997《通用調節閥技術條件》

3. HG/T 376-2003《鋼制調節閥》

二、ZZYP自力式壓力調節閥選型分析技術要求

根據執行標準的不同，調節閥具體的技術要求也各有不同。以GB/T 12235-2007《液體流動用調節閥》為例，主要技術要求如下：

1. 公稱通徑：DN15~2000mm

2. 公稱壓力：PN1.6~32MPa

3. 適用介質：水、油、氣等液體

4. 溫度范圍：-196~570℃

5. 流量特性：直線、等百分?jǐn)?shù)、快開閉等

6. 理論流量系數：大于0.95

7. 閥體材質：碳鋼、不銹鋼等

8. 泄漏量：符合GB/T 12224-1989標準

9. 外觀檢驗：符合GB/T 2828.1-2003標準

三、ZZYP自力式壓力調節閥選型分析試驗方法

調節閥的試驗方法也有相應的國家標準規定。以《通用調節閥技術條件》為例，主要試驗內容如下：

1. 進口壓力試驗

2. 密封性試驗

3. 常溫氣密性試驗

4. 低溫密封性試驗

5. 高溫密封性試驗

6. 聲級測定試驗

7. 流量特性試驗

8. 操作力矩試驗

ZZYP自力式壓力調節閥選型分析

總之，不同類型的調節閥都有相應的國家標準指導其制造和檢驗流程。了解這些標準對于使用和維護調節閥都有很大的幫助。ZZYP自力式壓力調節閥原理自力式調節閥是如何調節壓力？自力式調節閥調節壓力分為，溫度壓力及流量壓力，自力式調節閥用于調節工業自動化過程控制領域中的介質流量、壓力、溫度、液位等工藝參數。根據自動化系統中的控制信號，自動調節閥門的開度，從而實現介質流量、壓力、溫度和液位的調節，被控介質輸入閥后，閥前壓力P1通過控制管線輸入下膜室，經節流閥節流后的壓力Ps輸入上膜室，P1與Ps的差即△Ps=P1-Ps稱為有效壓力。P1作用在膜片上產生的推力與Ps作用在膜片上產生的推力差與彈簧反力相平衡確定了閥芯與閥座的相對位置，從而確定了流經閥的流量。當流經閥的流量增加時，即△Ps增加，結果P1、Ps分別作用在下、上膜室，使閥芯向閥座方向移動，從而改變了閥芯與閥座之間的流通面積，使Ps增加，增加后的Ps作用在膜片上的推力加上彈簧反力與P1作用在膜片上的推力在新的位置產生平衡達到控制流量的目的。ZZYP 型自力式壓力調節閥是不需要任何外加能源,能在無法提供能源哦氣源的場所工作，它集測量、執行和控制功能于一體，利用被調介質自身壓力的變化而實現壓力自動調節的閥門產品。

該閥采用快開流量特性，在運行中可隨意調整壓力設定值，具有動作靈敏、密封性能好大的有點。適用于各種氣體、液體及蒸汽介質進行減壓、穩壓（用于閥后調節）或泄壓、持壓（用于閥前調節）的自動 控制。附設冷凝器可在≤350°C溫度下使用。

ZZYP自力式壓力調節閥原理特點

ZZYP 型自力式壓力調節閥zui大特點是能在無電、無氣的場所工作，同時又節約了能源，壓力設定值

在運行中可隨意調整。采用快開流量特征，動作靈敏、密封性能好，因而它廣泛應用于石油、化工、電力、 冶金、食品、輕紡、機械制造與居民建筑樓群等各種工業設備中。

ZZYP自力式壓力調節閥選型分析產品特點

（1）自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
（2）壓力分段范圍細且互相交叉，調節精度高。
（3）壓力設定值在運行期間可連續設定。
（4）對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
（5）橡膠膜片式檢測，執行機構測精度高、動作靈敏。
（6）采用壓力平衡機構，使調節閥反應靈敏、控制精確。

ZZYP自力式壓力調節閥選型分析技術參數

ZZYP自力式壓力調節閥選型分析執行器參數

注：※該有效面積所對應的壓力設定范圍不適用于DN150-250。

ZZYP自力式壓力調節閥選型分析性能指標

ZZYP自力式壓力調節閥選型分析工作溫度

注：※表示該閥允許工作溫度，僅當介質為蒸汽時有效，且耐溫至350℃需選用PN40的閥體。

ZZYP自力式壓力調節閥選型分析零件材料

ZZYP自力式壓力調節閥選型分析外形結構圖

ZZYP自力式壓力調節閥選型分析主要外形尺寸

自力式壓力調節閥的安裝步驟和注意事項主要包括以下幾個方面：

確定安裝位置：選擇安裝位置時，需要考慮閥門與管道的口徑、材質以及連接方式等因素，確保滿足工藝過程的要求。

清理管道：在安裝前，務必對管道進行完整清理，以避免雜質、異物進入閥門內部，影響閥門的正常運行和加劇閥門的磨損。清理后，還需檢查管道法蘭，確保墊圈表面光滑。

檢查閥門：在安裝前，需要檢查閥門的外觀是否損壞，緊固件是否松動，流道中是否有污染物等。同時，仔細檢查產品的型號、位置號和規格是否匹配。

連接閥門與管道：將閥門與管道進行連接時，應確保閥門不被彎曲變形，并確保連接牢固可靠。

安裝姿態：自力式調節閥一般應垂直安裝，特殊情況下可以傾斜。如果傾斜角度很大或者閥本身自重太大，應對閥增加支承件保護。當介質溫度低于80℃時，閥門可正立或倒立安裝；當介質溫度高于80℃時，閥門必須倒立安裝，即閥體在上，執行器在下。

取壓點設置：取壓點應在遠離自力式調節閥的適當位置，壓力開啟調節閥應大于管徑的2倍，壓力關閉調節閥應大于管徑的6倍。取壓接頭應在管道的頂部或側面，不應安裝在底部，以防止雜質進入致動器。

環境條件：自力式調節閥要求環境溫度應在-25~60℃范圍，相對濕度≤95%。如果安裝在露天或高溫場合，應采取防水、降溫措施。在有震源的地方要遠離振源或增加防振措施。

考慮旁通管路：為了使自力式調節閥在發生故障或維修的情況下使生產過程能繼續進行，應加旁通管路。

注意壓力范圍：被控壓力參數不應接近或超過選擇的壓力調整范圍的極限值，應根據工藝情況留有一定余量，以避免后期發生超壓造成的危險。

安裝完成后，應進行測試和調試，確保閥門工作正常并滿足工藝要求。同時，定期進行維護和檢查，以確保閥門的長期穩定運行。
