Q61F三片式承插焊球閥技術規范

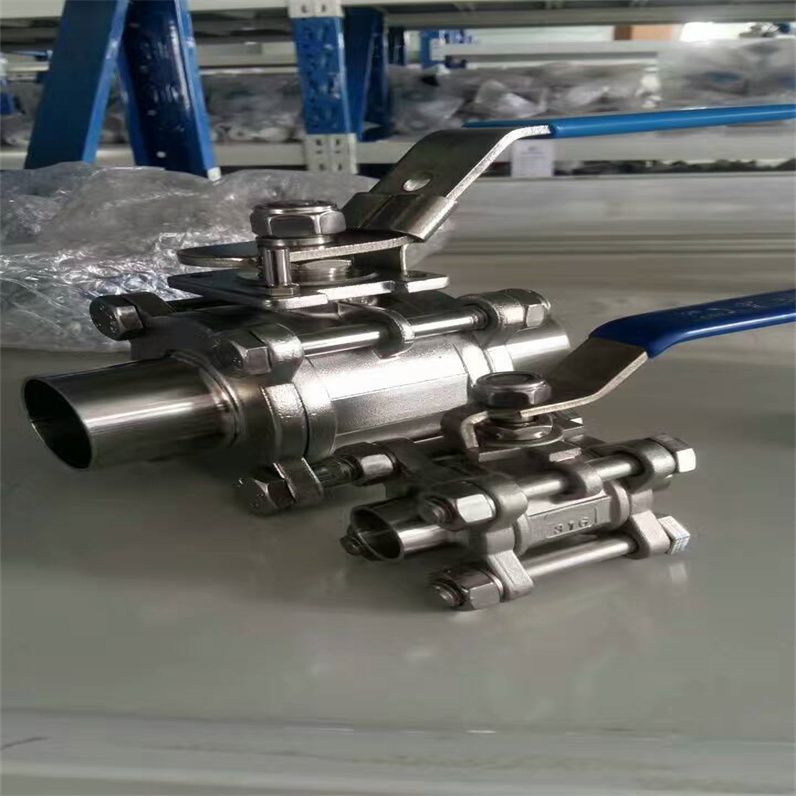

承插焊球閥，Socket weld ball valve，也叫三片式承插焊球閥，承插焊不銹鋼球閥，承插焊三片式球閥，是指采用承插焊的連接方式，用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。承插焊球閥的啟閉密封件為球體，由閥桿帶動并繞球閥軸線作旋轉運動。它在管路中主要用來做切斷、分配和改變介質的流動方向，只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。硬密封V型球閥的V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等的介質。而多通球閥在管道上不僅可靈活控制介質的合流、分流、及流向的切換，同時也可關閉任一通道而使另外兩個通道相連。本類閥門在管道中一般應當水平安裝。球閥*被廣泛的應用在石油煉制、長輸管線、化工、造紙、制藥、水利、電力、市政、鋼鐵等行業。
是一種手動操作的不銹鋼球閥，具有圓形球體作為通道啟閉件。這種球閥通過閥桿的轉動來實現管道和設備的介質截斷或接通，也可用于流體的調節與控制。其流體阻力小，結構簡單，體積小，重量輕，操作維修方便，不會引起密封面的侵蝕，適用范圍廣泛。

Q61F三片式承插焊球閥技術規范選型參數
產品名稱：不銹鋼承插焊球閥
產品型號：Q61F
公稱通徑：DN15～DN100
結構形式：球形
公稱壓力：1.6Mpa～6.4Mpa
連接方式：承插焊
適用溫度：-20C～+180C～350℃
驅動方式：手動、電動、氣動
閥體材質：碳鋼、鑄鋼、WCB、不銹鋼
制造標準：國標GB、德國DIN、美國API、ANSI
適用介質：水、油、氣體、液體

Q61F三片式承插焊球閥技術規范球閥特點
耐磨：硬密封球閥的閥芯是合金鋼噴焊，密封圈是合金鋼堆焊，開關時不會產生太大磨損。
密封性能好：硬密封球閥的密封是采用人工研磨，直到閥芯與密封圈吻合才能使用，因此密封性能可靠。
開關輕：硬密封球閥的密封圈底部采用彈簧使密封圈與閥芯緊緊抱在一起，外界力量超過彈簧的預緊力時開關非常輕。
使用壽命長：硬密封球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及人們日常生活中。

二、Q61F三片式承插焊球閥技術規范應用范圍：
適用介質:水、油、氣及某些腐蝕液體
三片式承插焊球閥適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
三片式承插焊球閥適用穩定范圍：-20～232℃～350℃
三片式承插焊球閥公稱壓力：1.6-6.4MPa

三、Q61F三片式承插焊球閥技術規范結構特點：
1. 承插焊球閥流體阻力小。
2. 承插焊球閥結構簡單,相對體積小,重量輕,便于維修。
3. 承插焊球閥 密封性能好。
4. 承插焊球閥不受安裝方向的限制,介質的流向可任意。
5. 承插焊球閥無振動,噪聲小。

四、Q61F三片式承插焊球閥技術規范零件材料與工況：

五、Q61F三片式承插焊球閥技術規范主要尺寸及重量：

是一種廣泛應用于工業控制系統中的執行機構，它具有結構簡單、操作方便、使用壽命長等優點，因此在各種流體控制系統中得到了廣泛的應用。在安裝和調試電動球閥時，需要嚴格按照規范進行操作，以確保其正常運行和安全使用。下面將詳細介紹電動球閥的安裝和調試步驟。

一、Q61F三片式承插焊球閥技術規范安裝步驟

1. 確定安裝位置

在安裝電動球閥之前，首先需要確定其安裝位置，應盡量選擇在通風良好、操作方便的位置，以便日后的維護和檢修。

2. 安裝支架

根據球閥的型號和規格，選擇合適的支架進行安裝，確保支架牢固可靠。

3. 連接管道

將電動球閥與管道進行連接，注意連接方式應符合相關標準要求，且連接處應密封可靠，防止漏氣或漏液。

4. 接線

根據電動球閥的電氣接線圖，進行接線操作，確保接線正確無誤。

5. 固定電動球閥

將電動球閥固定在支架上，并進行調整，使其處于合適的位置和方向。

6. 安裝附件

根據需要安裝相應的附件，如手動操作裝置、限位開關等，以滿足實際控制需求。

7. 檢查

完成安裝后，對電動球閥進行全面檢查，確保各部件安裝正確、連接可靠、無松動現象。

二、Q61F三片式承插焊球閥技術規范調試步驟

1. 電氣接線檢查

在通電前，對電氣接線進行全面檢查，確保接線正確、無短路、接地等現象。

2. 手動操作檢查

通過手動操作裝置對電動球閥進行手動操作，觀察其開關狀態和運行情況，確保手動操作正常。

3. 電動操作檢查

通過控制系統對電動球閥進行電動操作，觀察其開關狀態和運行情況，確保電動操作正常。

4. 限位開關設置

根據實際需要設置電動球閥的開關限位，確保其在規定范圍內正常運行。

5. 調整參數

根據實際控制需求，對電動球閥的相關參數進行調整，如開度、速度等，以滿足實際控制要求。

6. 系統聯調

將電動球閥與控制系統進行聯調，測試其在實際控制系統中的運行情況，并對系統進行調整優化。

7. 安全保護設置

根據實際情況設置相應的安全保護參數，如過載保護、短路保護等，以確保電動球閥的安全運行。

Q61F三片式承插焊球閥技術規范

一、準備工具和材料：

焊接球閥、焊接設備、焊接材料、焊接輔助工具（如焊接夾具）。

二、清潔焊接表面：

使用鋼絲刷等清潔工具清除焊接球閥和管道連接口的污垢和氧化物，確保連接表面干凈。

三、調整焊接設備：

根據所用焊接方式，調整焊接設備的參數，確保焊接質量。

四、焊接球閥：

將焊接球閥插入連接口，使用焊接夾具固定球閥和管道連接口的位置，確保球閥與管道的對齊。

五、進行焊接：

使用適當的焊接方法（如TIG焊、電弧焊等），按照焊接球閥材料的要求進行焊接。

六、檢查焊接質量：

焊接完成后，檢查焊縫和焊接質量，確保焊接牢固且無明顯缺陷。

七、清潔和涂漆：

清潔焊接區域，去除焊接殘渣和污垢，并根據需要進行涂漆保護。

八、安裝和測試：

將焊接球閥安裝到系統中，并進行測試，確保球閥的運行正常和密封可靠。

請注意，這只是一般的焊接球閥安裝方法，具體操作步驟和要求可能會因不同的情況而有所不同。在進行安裝之前，請詳細閱讀球閥的使用說明書，并按照生產廠家的指導進行操作。同時，安裝前應對焊接設備和操作人員進行相應的培訓和認證，確保安全和質量。
